DISEÑO DE PROTOTIPO

AVANCE DEL PROTOTIPO

Materiales:

• Motor de reducción
• Batería de 9v con broche
• Cables jumper
• Protoboard pequeña
• Bombillos led de colores
• Resistencias de 120 ohm
• Poleas de 2 cm
• Interruptor

Circuitos desarrollados en clase:

Fecha:04-Mayo-2021

1. Utilizamos cables jumper(MM)para unir nuestra batería al motor.
2. Conectamos la batería al motor por medio de un interruptor con el broche y los cables jumper.

    (No hay fotos de alguno por que hubo una pequeña falla)

Fecha:07-Mayo-2021

1. Conectamos la led a una batería, se puede utilizar una resistencia y tener en cuenta el broche de la batería.(podemos intentar con mas bombillos).

Así fue como se enrolló la resistencia a el led

Fecha: 13-Mayo-2021

1. Conectamos la batería a la protoboard y luego conectamos un led, también utilizaremos un broche y una resistencia (podemos utilizar otros leds).

EVIDENCIAS PROTOTIPO

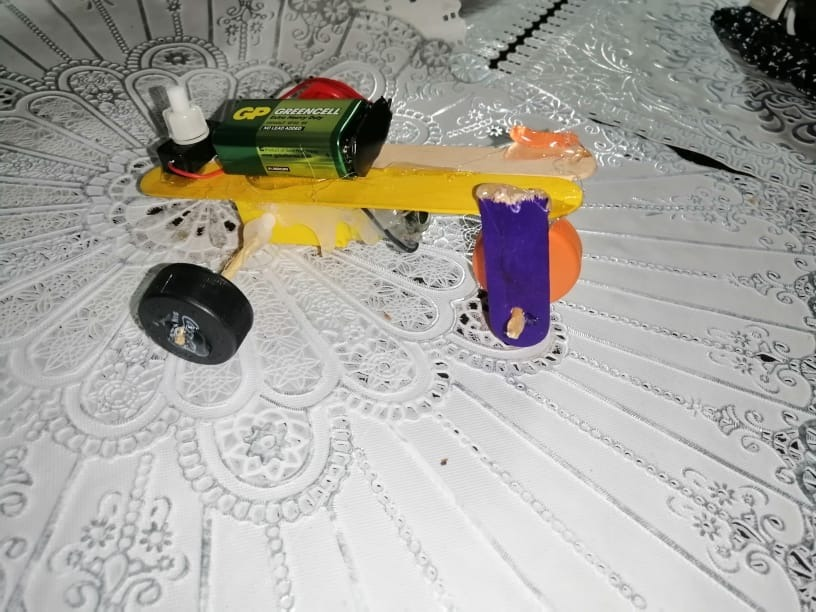

En esta imagen se observa la base donde se encuentra la batería, interruptor, paletas baja lengua, motor, se utilizaron tapas reciclables ya que la idea de este trabajo es hacer de una manera fácil , reciclando ,cuidando el medio ambiente y dejando volar nuestra imaginación.

VIDEO EVIDENCIA FUNCIONAMIENTO
