1. Cuales son las partes del arduino UNO y el NANO

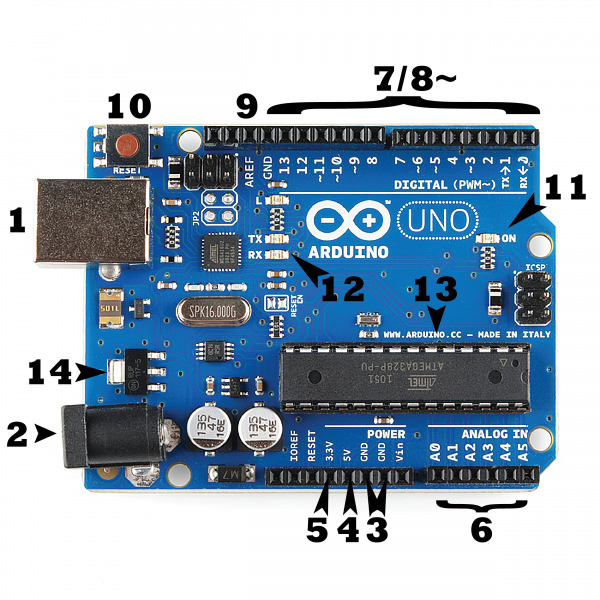

 ¿Qué Partes Componen El Arduino?

Existen múltiples variantes del Arduino. En este caso, usaremos el Arduino UNO que es el más común.

Potencia - USB (1) / Conector de Adaptador (2)

Cada placa Arduino necesita una forma de estar alimentado electricamente. Esta puede ser alimentado desde un cable USB que viene de su ordenador o un cable de corriente eléctrica con su respectivo adaptador. La conexión USB es también cómo va a cargar código en su placa Arduino.

NO utilice una fuente de alimentación superior a 20 voltios, ya que se puede dañar la placa Arduino. La tensión recomendada para la mayoría de los modelos de Arduino es de entre 6 y 12 voltios.

Pines (5V, 3.3V, GND, Analog, Digital, PWM, AREF)

Los pines en la placa Arduino es donde se conectan los cables de un circuito. El Arduino tiene varios tipos diferentes de entradas, cada uno de las cuales está marcado en el tablero y utilizan para diferentes funciones:

• GND (3): Abreviatura de "tierra" (en Ingles). Hay varios pines GND en el Arduino, cualquiera de los cuales pueden ser utilizados para conectar a tierra el circuito.

• 5V (4) y 3.3V (5): Son los suministros pin 5V 5 voltios de energía, y los suministros de pin 3.3V 3.3 voltios de potencia.

• Analógico (6): El área de pines en el marco del 'analógica' etiqueta (A0 a A5) son analógicas. Estos pines pueden leer la señal de un sensor analógico (como un sensor de temperatura) y convertirlo en un valor digital que podemos leer.

• Digital (7): Son los pines digitales (del 0 al 13). Estos pines se pueden utilizar tanto para la entrada digital (como decir, si se oprime un botón) y salida digital (como encender un LED).

• PWM (8): Usted puede haber notado la tilde (~) al lado de algunos de los pines digitales (3, 5, 6, 9, 10 y 11). Estos pines actúan como pines digitales normales, pero también se pueden usar para algo llamado Modulación por ancho de pulsos (PWM, por sus siglas en Ingles).

• AREF (9): Soportes de referencia analógica. La mayoría de las veces se puede dejar este pin solo. A veces se utiliza para establecer una tensión de referencia externa (entre 0 y 5 voltios) como el límite superior para los pines de entrada analógica.

Botón de reinicio (10)

Empujando este botón se conectará temporalmente el pin de reset a tierra y reinicie cualquier código que se carga en el Arduino. Esto puede ser muy útil si el código no se repite, pero quiere probarlo varias veces.

Indicador LED de alimentación (11)

Este LED debe encenderse cada vez que conecte la placa Arduino a una toma eléctrica. Si esta luz no se enciende, hay una buena probabilidad de que algo anda mal.

LEDs RX TX (12)

TX es la abreviatura de transmisión, RX es la abreviatura de recibir. Estas marcas aparecen un poco en la electrónica para indicar los pasadores responsables de la comunicación en serie. En nuestro caso, hay dos lugares en la Arduino UNO donde aparecen TX y RX - una vez por pines digitales 0 y 1, y por segunda vez junto a los indicadores LED de TX y RX (12). Estos LEDs nos darán algunas buenas indicaciones visuales siempre nuestro Arduino está recibiendo o transmitiendo datos (como cuando nos estamos cargando un nuevo programa en el tablero).

Microcontrolador (13)

Lo negro con todas las patas de metal es un circuito integrado (IC, por sus siglas en Ingles). Piense en ello como el cerebro de nuestro Arduino. La principal IC en el Arduino es ligeramente diferente del tipo de placa a placa tipo, pero es por lo general de la línea de ATmega de CI de la empresa ATMEL. Esto puede ser importante, ya que puede necesitar para saber el tipo de IC (junto con su tipo de tarjeta) antes de cargar un nuevo programa desde el software de Arduino. Esta información se puede encontrar en la escritura en la parte superior de la IC. Si quieres saber más acerca de la diferencia entre diversos circuitos integrados, la lectura de las hojas de datos suele ser una buena idea.

Regulador de Voltaje (14)

Esto no es realmente algo que se puede (o debe) interactuar con el Arduino. Pero es potencialmente útil para saber que está ahí y para qué sirve. El regulador de voltaje hace exactamente lo que dice - que controla la cantidad de tensión que se deja en la placa Arduino. Piense en ello como una especie de guardián; se dará la espalda a una tensión adicional que podría dañar el circuito. Por supuesto, tiene sus límites, por lo que no conecta tu Arduino a nada superior a 20 voltios.

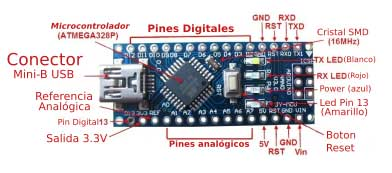

Arduino Nano

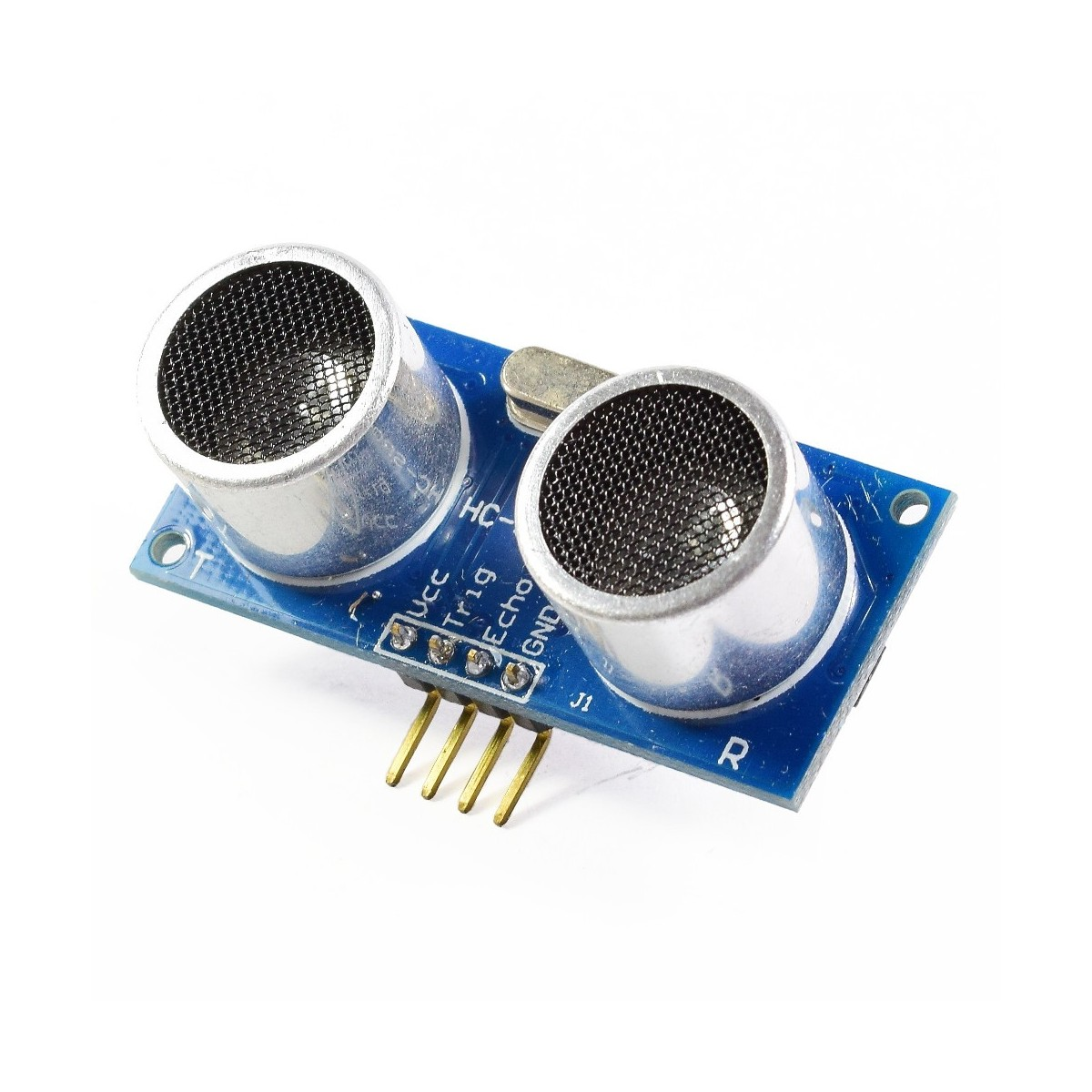

SENSOR ULTRASONIDO Hc-sr04

El sensor HC-SR04 es un sensor de distancia de bajo costo, su uso es muy frecuente en la robótica, utiliza transductores de ultrasonido para detectar objetos.

Este módulo tiene cuatro pines:

• VCC: + 5V DC
• Trig: Receptor (INPUT)
• Echo: Emisor (SALIDA)
• GND: GND

 El sensor de distancia ultrasónico HC-SR04 utiliza los ultrasonidos para determinar la distancia a un objeto. Ofrece una excelente precisión y lecturas estables en un paquete fácil de usar. La operación no se ve afectada por la luz solar o el material negro como los sensores de infrarojos, aunque los materiales blandos como las telas pueden ser difíciles de detectar. Está compuesto por un emisor de ultrasonidos y un módulo receptor.

Sensor Táctil Mini Touch Ttp223 Capacitivo Azul para Arduino3.

Este tipo de sensor táctil basa su funcionamiento en la medición de la variación de la capacitancia. La placa sensora y el cuerpo humano actúan como condensador y, por tanto, forman un sistema que almacena una carga electricidad.

El esquema eléctrico es sencillo. Alimentamos el módulo conectando GND y 5V a los pines correspondientes de Arduino.

Sensor De Movimiento Infrarrojo Pir Hc-sr501 para Arduino

Son conocidos como PIR, “Sensores Infrarrojos” o “Sensores de movimiento”. Este módulo contiene un sensor Piroeléctrico, el cual puede detectar cambios de radiación infrarroja. El módulo PIR HC-SR501 cuenta con 2 potenciómetros que permiten regular la sensibilidad y el tiempo de duración del pulso.

El sensor HC-SR501, sólo funciona cuando alguien se mueve en la franja que puede barrer su detector. Puede detectar movimiento de 3 hasta 7 metros de distancia. Este sensor de movimiento PIR tiene 3 pines, VCC, OUTPUT y GND, 2 potenciómetros para ajustar la sensibilidad y la demora.

 Higrometro Sensor De Humedad Del Suelo Arduino Modulo Hl -69

¿QUÉ ES UN SENSOR DE LLUVIA?

Un sensor de lluvia es un sensor diseñado para la detección de agua, que puede ser ampliamente utilizado para detectar lluvia, nivel de agua e incluso fugas de líquidos. Es fácil de usar y muy económico

¿PARA QUÉ SE UTILIZA?

Se puede utilizar en acuapónicos, hidropónicos o sistemas automáticos de cuidado de plantas en exterior, pero generalmente se utiliza para detectar si está lloviendo. También puede usarse para controlar la cantidad de agua que tenemos en un depósito.

¿CÓMO FUNCIONA?

USO COMO DETECTOR DE LLUVIA

Para detectar si esta lloviendo con este sensor tendremos que posicionarlo horizontalmente de manera que lluvia caiga sobre el sensor, a medida que las gotas de lluvia caigan sobre el sensor se formará una película de agua sobre la superficie aumentando el valor del pin S, de esta forma podemos deducir si está lloviendo.

USO COMO NIVEL EN UN DEPOSITO

Para usarlo como detector de nivel en un deposito tendremos que instalar el sensor en el interior de dicho deposito a la altura en la que queramos controlar el nivel de agua. El sensor se tiene que posicionar de manera que las líneas paralelas del sensor estén perpendiculares al nivel de agua del deposito. El pin S nos dará un valor mayor a medida que el sensor se sumerge.

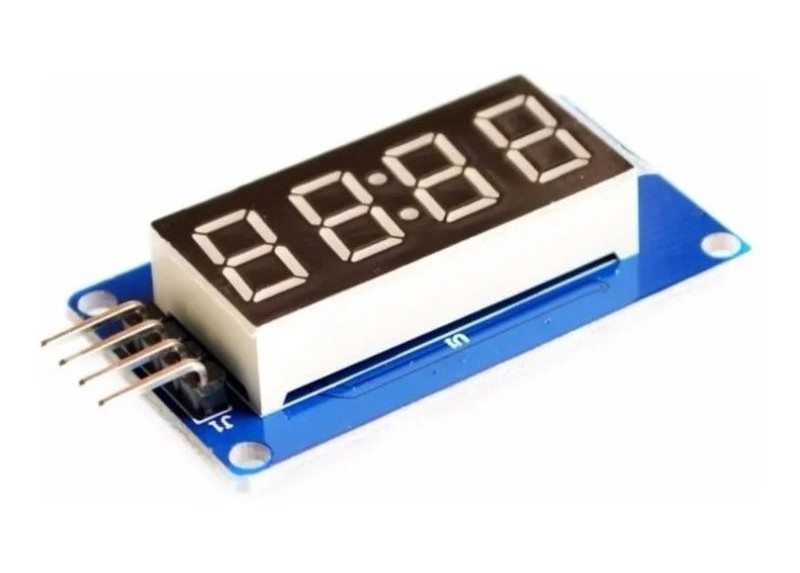

Display 7 Segmentos 4 Digitos I2c Para Arduino

Display 7 segmentos de 4 dígitos Cátodo Pines Horizontales. El visualizador de siete segmentos (llamado también display) es una forma de representar números en equipos electrónicos. Está compuesto de siete segmentos que se pueden encender o apagar individualmente.
